PCI-E显卡市场前景分析报告

    随着Intel 915/925X和nForce4芯片组主板的大量上市，PCI-E显卡逐渐崭露锋芒。作为未来显卡总线接口的规范与趋势，PCI-E显卡取代AGP产品的时间近在咫尺。在nVIDIA与ATI的发展蓝图中显示，今后绝大多数产品都将基于PCI-E总线接口。虽然当前PCI-E显卡市场尚未完全成熟，不过高端市场已基本被PCI-E显卡产品霸占。眼下，PCI-E显卡正以飞快的速度向中端市场发起冲击。

    一、近期PCI-E与AGP-8X显卡市场用户关注情况

    7月与8月是PCI-E显卡市场的萌发期，由于当时上市产品数量极少，整个市场的用户关注率相当低。从9月份起，PCI-E显卡市场才真正有所起色，因而数据采集工作也直接从9月份开始。

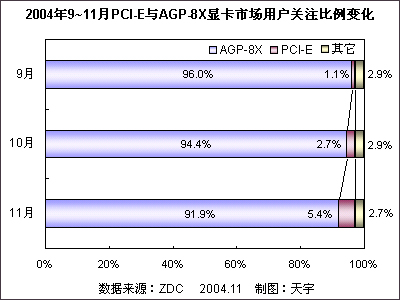

    从9月至11月三个月的数据变化中我们看到，PCI-E显卡的用户关注率虽然不高，但增长趋势十分迅猛。至11月份，PCI-E显卡的用户关注比例已经超过了5%，月关注增长幅度达到100%。与之相反，AGP-8X显卡的关注比例却一直处在持续的下降当中，显然，PCI-E显卡正在逐日侵蚀着AGP-8X显卡的关注份额。但不可否认的是，AGP-8X显卡仍以绝对的优势占据着市场主流地位。

    二、PCI-E显卡产品分布

    （1）产品数量增长情况

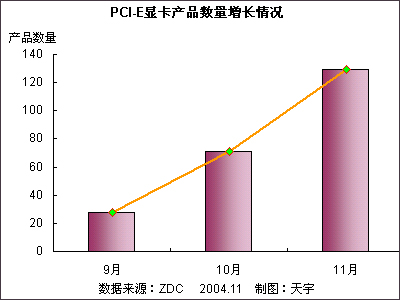

    调查显示，PCI-E显卡产品数量与日俱增，至11月份，PCI-E显卡产品已经超过130款，而就在几个月前，PCI-E显卡还属于“稀有之物”。在这里，我们能深切感受到作为一种趋势性产品所带来的惊人发展速度。

    （2）主流品牌PCI-E显卡产品数量分布

    短短几个月来，已有超过20家以上的品牌加入到PCI-E显卡的市场竞争之中。根据当前显卡厂商所公布的产品数量，我们统计了各品牌所占整个PCI-E显卡市场的产品比例。

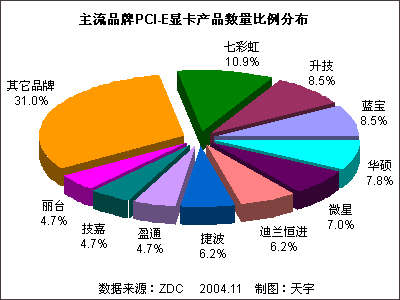

    据统计，七彩虹以10.9%的产品占有比例成为PCI-E市场的引领者，其次是升技与蓝宝，华硕、微星及迪兰恒进等品牌也都达到了较高的占有比例。虽然PCI-E显卡市场还处于启动阶段，不过对于这块未来的主流市场，厂商的产品策略还是相当积极的。在今后的新品发布中，PCI-E显卡也将占到大多数的比例份额。

    （3）不同芯片组占有比例分布

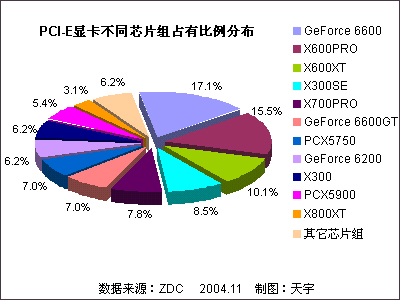

    从我们的统计结果来看，采用GeForce 6600芯片组的PCI-E显卡最多，其占到了17.1%的比例，而其后四款芯片组全部是ATI产品，分别为X600PRO 、X600XT、 X300SE和X700PRO。从以上列举的十款芯片组上看，采用ATI芯片组的PCI-E产品数量高于nVIDIA，两者的比例是6：4。

    三、PCI-E显卡性能介绍

    1、总线发展

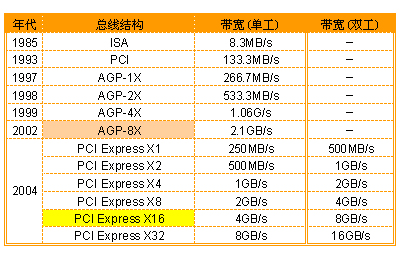

    从上图我们可以一睹显卡接口所走过的历程，从早期的ISA接口、PCI接口，到近期的AGP-8X，经历了十几年的时间。而这些终将退出历史舞台，取而代之的则是我们现在所看到的PCI-E接口显卡。

    PCI-E是第三代高速I/O 总线接口，提供了高达250MB/S 的传输带宽，相比传统PCI 接口的传输速度（133MB/S）提升了近两倍。其实PCI-E并不向AGP接口那样只能用在显示传输上面，而今后的声卡、网卡及影像捕捉卡等都可采用PCI-E接口进行传输。

    不仅如此，PCI-E还可以运行在全双工模式上，这种模式与内存的双通道技术略有相似。在这种模式下，信息传输速度将比正常情况增加一倍的带宽。不过，实现全双工模式需要主板芯片组的支持，当前能够支持这种功能的主板还相当的少。

    PCI-E标准中含有 x1 、 x2 、 x4 、 x8 、 x16 、 x32等多种规格，每种规格的插槽长短都有不同，可以说是数值越大的插槽长度越长，这从外观可以明显看出。当今的PCI-E显卡基本都采用PCI-E X16规格，其传输带宽接近AGP-8X的两倍。

  　 2、常见PCI-E接口芯片组参数简介

    （1）nVIDIA系列：

    GeForce 6200：是由NV43衍生而来，可以说是NV43的简化版本。其同样采用0.11微米的制造工艺，但渲染管线数量缩减为4条。GeForce 6200的默认核心频率为300MHz，配备DDR1显存，显存位宽将有64bit和128bit两个版本。

    GeForce 6600：显示核心为NV43，采用0.11微米工艺，具有8条渲染管线，核心频率是300MHz，配备DDR1显存，显存位宽是128bit，并完全支持Shader Model 3.0技术。

    GeForce 6600GT：显示核心为NV43，采用0.11微米工艺，具有8条渲染管线，核心频率是500MHz，配备DDR3显存，显存位宽是128bit。GeForce 6600GT不仅完全支持Shader Model 3.0技术，同时也支持nVIDIA特有的SLi（Scalable Link Interface）技术。

    GeForce 6800：显示核心为NV40，采??0.13微米工艺，具有12条渲染管线，核心频率是325MHz，配备DDR1显存，显存位宽可达256bit。

    GeForce 6800GT：显示核心为NV40，采用0.13微米工艺，具有16条渲染管线，核心频率是350MHz，配备DDR3显存，显存位宽达256bit。

    GeForce 6800Ultra：显示核心为NV40，采用0.13微米工艺，具有16条渲染管线，核心频率是400MHz，配备DDR3显存，显存位宽达256bit。

    （2）ATI系列

    X300SE：显示核心RV370，采用0.11微米工艺，具有4条渲染管线，核心频率是325MHz，配备DDR1显存，显存位宽为64bit。

    X300：显示核心RV370，采用0.11微米工艺，具有4条渲染管线，核心频率是325MHz，配备DDR1显存，显存位宽为128bit。

    X600PRO：显示核心RV380，采用0.13微米工艺，具有4条渲染管线，核心频率是400MHz，配备DDR1显存，显存位宽为128bit。

    X600XT：显示核心RV380，采用0.13微米工艺，具有4条渲染管线，核心频率是500MHz，配备DDR1显存，显存位宽为128bit。

    X700：显示核心RV410，采用0.11微米工艺，具有8条渲染管线，核心频率是400MHz，配备DDR1显存，显存位宽为128bit。

    X700PRO：显示核心RV410，采用0.11微米工艺，具有8条渲染管线，核心频率是425MHz，配备DDR3显存，显存位宽为128bit。

    X700XT：显示核心RV410，采用0.11微米工艺，具有8条渲染管线，核心频率是475MHz，配备DDR3显存，显存位宽为128bit。

    X800SE：显示核心RV420，采用0.13微米工艺，具有8条渲染管线，核心频率是450MHz，配备DDR1显存，显存位宽为128bit。

    X800PRO：显示核心RV420，采用0.13微米工艺，具有12条渲染管线，核心频率是475MHz，配备DDR3显存，显存位宽为256bit。

    X800XT：显示核心RV420，采用0.13微米工艺，具有16条渲染管线，核心频率是500MHz，配备DDR3显存，显存位宽为256bit。

    X800XT－PE：显示核心RV420，采用0.13微米工艺，具有16条渲染管线，核心频率是520MHz，配备DDR3显存，显存位宽为256bit。

    注：由于ATI和nVIDIA允许显卡厂商自己设定产品的核心频率与显存频率，因此不同厂商间的同芯片产品可能存在明显的性能差别。

    四、价格情况

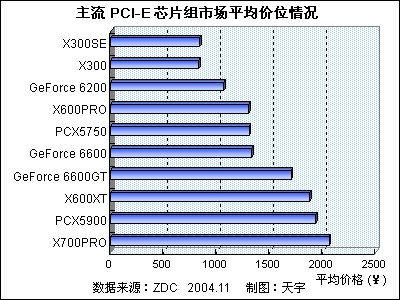

    以上我们列出了目前关注率较高的十款PCI-E接口显示芯片组，并统计了各芯片组的市场平均价位。可以明显看到，X300SE与X300产品的市场平均价位基本一致，为800元左右；nVIDIA的入门级产品——GeForce 6200的市场平均价位比前两者略高，为1000元；X600PRO、PCX5750与GeForce 6600的均价比较相当，基本在1300元上下浮动。

    GeForce 6600GT、X600XT、PCX5900与X700PRO的市场均价分布都在1600元以上，基本上都属于中高端市场的主力产品，其中X700PRO的市场均价略高出2000元。

    这里我们没有列出GeForce 6800及X800系列等高端显卡的市场均价，虽然它们代表着整个显卡领域的尖端技术，但价格大多高居不下，其并不属于主流芯片组群体。

    整体来看，PCI-E显卡在性能上的优势已经无可非议，大量的新产品上市正在促使价格市场逐日走低，PCI-E显卡市场已经成为显卡厂商新的竞技场。目前，PCI-E显卡市场的发展还受限于主板平台的发展，两者可谓是“同命相怜”。不过，Intel已经宣称明年将普及Intel 9系列主板，届时PCI-E显卡将随之全面普及。预计到明年下半年，PCI-E显卡将吞噬整个中端及高端市场。
